膠球清洗裝置汽機凝汽器機組冷卻管系統分析圖說明

    膠球清洗裝置汽機凝汽器機組冷卻管系統分析圖說明，我公司生產的一種用于核電機組的凝汽器膠球清洗裝置系統。

    在核電站，核電機組中的凝汽器使用后會在其冷卻管(也稱“鈦管”)形成污垢，長期下去，會使凝汽器的真空度惡化，影響凝汽器的性能。通常采用人工清洗凝汽器，由于人工清洗只能在停機維修時有限的清洗凝汽器，因此無法保證凝汽器在整個運行周期內的清潔度，并且人工清洗無法清除微小污垢和油垢，清洗時容易拉毛管壁，對鈦管的損傷比較大，降低了鈦管的壽命。

    新型要解決的技術問題在于，針對現有技術不能在凝汽器運轉過程中清洗，清洗效果不好且會損害冷卻管的問題，提供一種用于核電機組的凝汽器膠球清洗裝置系統。

新型解決其技術問題所采用的技術方案是，構造一種用于核電機組的凝汽器膠球清洗裝置系統，膠球清洗裝置系統包括內置有多個冷卻管的凝汽器，系統還包括膠球泵、裝球室、注球管、收球網和多個膠球，膠球泵與裝球室連接，裝球室與注球管連接，多個膠球裝在裝球室中，并通過裝球室及注球管進入到冷卻管中，膠球的直徑大于冷卻管的內徑，膠球從冷卻管出來后進入到收球網進行收集。凝汽器膠球清洗裝置系統還包括多個膠球分配器，膠球分配器連接裝球室與注球管之間，膠球分配器還連接收球網與膠球泵之間。

    新型通過膠球隨凝汽器進水口進入到凝汽器的冷卻管中，由于膠球的直徑大于冷卻管的內徑，能帶去冷卻管中的污垢，達到清洗冷卻管的目的，由于凝汽器進水能帶動膠球進入冷卻管，因此可在凝汽器運行過程中進行清洗，由于膠球隨凝汽器循環水能進行循環清洗，清洗效果好，并且膠球具有彈性，不會損害冷卻管。

附圖說明

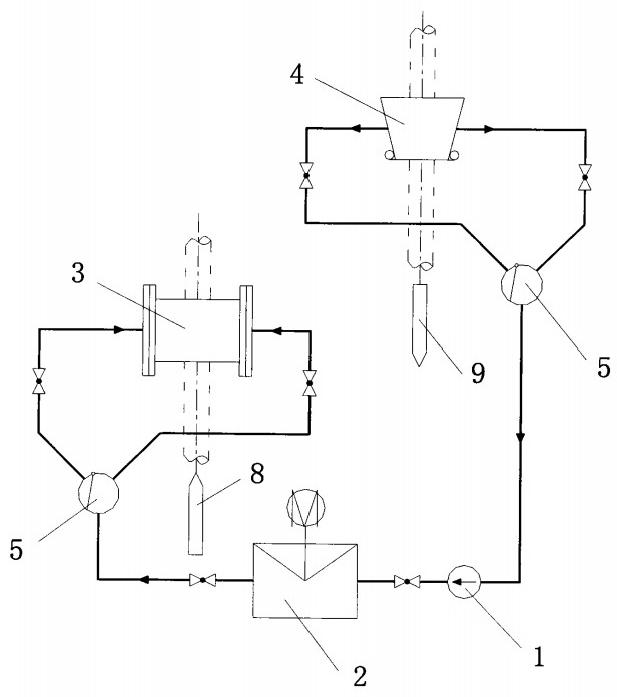

圖1是新型中用于核電機組的凝汽器膠球清洗裝置系統；

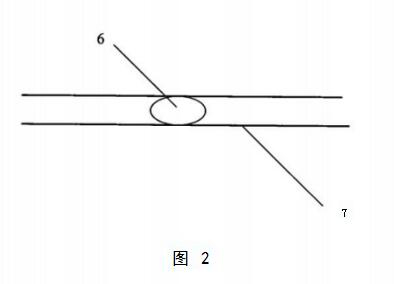

圖2是新型的一個實施例中膠球進入冷卻管中的示意圖。

    如圖1和圖2所示，新型用于核電機組的凝汽器膠球清洗裝置系統，包括內置有多個冷卻管7的凝汽器、膠球泵1、裝球室2、注球管3、收球網4和膠球分配器5,膠球泵1與裝球室2連接，裝球室2通過膠球分配器5與注球管3連接，收球網4通過膠球分配器5與膠球泵1連接。系統運行時，膠球6裝入裝球室2中，膠球泵1將膠球6送入到注球管3中，膠球6從注球管3出來后，會與從凝汽器進水口8進入的循環水一起進入到凝汽器的冷卻管7內。如圖2所示，由于膠球6的直徑大于冷卻管7的內徑，在冷卻管7中膠球6被擠壓，膠球6隨循環水通過冷卻管7時就會帶走冷卻管7內壁的污垢，從而達到清洗的目的。

    循環水隨帶著膠球一起從凝汽器出水口9出來，膠球6從冷卻管7出來后通過收球網4進行收集，通過連接收球網4兩側的膠球分配器5,后匯集到裝球室1中，完成一次循環。在凝汽器的循環水不斷循環的過程中，膠球7隨循環水進入冷卻管7,循環清洗冷卻管7,清洗效果好。

    以上僅為新型的較佳實施例而已，并不用以限制新型，凡在新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在新型的保護范圍之內。
