冷凝器在線自動清洗裝置的組成部分

2013/8/9 21:02:17　字體：大中小　瀏覽 696

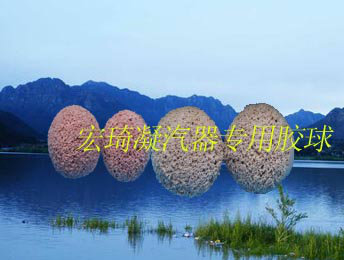

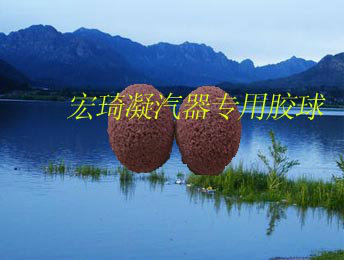

一、全自動膠球清洗裝置的主要組成

１、全自動膠球清洗裝置-二次濾網：　
　　電動反沖洗二次濾網它主要由：外殼、不銹鋼網芯、傳動機構、減速機、電動排污閥五個部件組成。當冷卻水夾雜著雜物通過系統時，雜物被小孔濾網阻擋在濾網迎水面，冷卻水通過小孔被凈化后進入凝汽器，由濾網中的反沖洗裝置及排污閥聯動進行反沖洗，水流反向流動，卡在進水面上的雜物被水流反沖脫離網孔由排污閥引出。只要凈化濾網不停地工作，冷卻水進入凝汽器就始終是清潔的，濾網的阻力也不會增加。

2、全自動膠球清洗裝置-收球網
　　收球網是膠球清洗系統的關鍵設備，它的功能是把膠球從冷卻水中分離出來，且保證不漏球、不卡球。收球網安裝在冷卻水出口管段上，從凝汽器流出夾帶膠球的水經過收球網時，球被回收并由引出管從收球網中引出。收球網的柵格網板可以轉動，在膠球循環運動時網板置于“收球”位置，在不投運膠球清洗時網板置于“反沖洗”位置，此時網板上的雜物被水沖走，同時又減少網板的水阻。

3、全自動膠球清洗裝置-裝球室：裝球室是膠球清洗裝置中用于放球、取球、存儲和觀察膠球循環情況的裝置：它由外殼、漏斗、切換閥等部件組成，并配有觀察窗、放氣閥、放水閥。

4、全自動膠球清洗裝置-膠球泵
　　膠球泵是膠球清洗裝置中使膠球不斷循環的動力源,由收球網中引出的密集球的水流通過膠球泵后提高壓力送入冷卻水管內.該泵是專用的無障礙離心泵,具有不堵球、不損壞球、對膠球磨損小的特點,根據不同的使用條件,選用參數規格不同的膠球泵.建議選用揚程高的膠球泵,確保球的正常回收.

5、膠球清洗-PLC自動控制
膠球清洗裝置還可以實現自動化運行，主要靠PLC模塊自動化控制，電動二次濾網在進水口配有差壓變送器。當電動二次濾網網面通流面積減少時，達到設計差壓值時，差壓變送器將信號傳送給PLC，PLC模塊指令啟動電動二次濾網傳動機構，同時打開電動排污閥進行排污。當差壓值恢復時，差壓變送器將信號傳送給PLC模塊，PLC模塊指令停止電動二次濾網旋轉，關閉電動排污閥。PLC同時配有時間實施計劃，膠球清洗投用可設置二級時間保護，時間設計范圍可以設置10-999小時自動投用一次。投用時間可設置為15-30分鐘，投用時間設置：PLC指令打開裝球室前置電動球閥，同時將信號傳送給膠球輸送泵，啟動膠球輸送泵。同時打開循環水進水管道上電動投球閥，當正常運行后PLC指令打開裝球室出口電動球閥，循環水管道回水管道上裝有收球閥，PLC設置時間清洗為15-30分鐘后。PLC指令關閉裝球室的電動閥門，PLC再指令關閉電動投球閥門，再指令關閉收球電動閥門、其次PLC指令停止膠球泵。PLC自動控制具有遠程控制功能。

6、全自動膠球清洗裝置-分匯器
　　分匯器是一個三通(管)閥。通過其中導向板的切換可使膠球進入需要清洗的一側凝汽器中。也可作為收球網膠球引出管的匯合和接球管的分流三通管使用。
